龙门CNC加工中心是一种大型CNC数控加工设备，因具有门架式结构而得名，主要用于加工大型零件。龙门CNC加工中心的组成结构可分为基础结构部件、数控系统、驱动系统、辅助系统四大类，各部分协同工作实现高精度、率加工。以下是详细组成及功能：

一、基础结构部件

龙门CNC加工中心的基础结构是设备的 “骨架”，决定了整体刚性、稳定性和加工精度，多采用铸铁或焊接钢结构经时效处理消除内应力。

1. 床身

功能：承载整机重量，是所有运动部件的安装基准。

结构特点：多为长方体或 T 型槽结构，内部设计加强筋提升刚性；顶面铺设导轨，导轨精度直接影响 X 轴运动精度。

2. 立柱

功能：支撑横梁和主轴箱，承受切削时的垂直力和扭矩。

结构特点：成对安装在床身两侧，截面多为矩形或箱型，高度根据加工范围设计；内侧安装导轨，需保证两侧立柱导轨的平行度。

3. 横梁

功能：连接两侧立柱，承载主轴箱并实现其横向移动。

结构特点：横跨于立柱之间，长度决定加工宽度；内部设计空心或加强筋结构，减轻重量的同时保证刚性；底面或侧面安装导轨，用于主轴箱的 Z 轴移动。

4. 主轴箱

功能：安装主轴和刀具，输出切削动力，是核心执行部件。

结构特点：

主轴：采用高精度轴承，支持高转速和大扭矩，径向跳动≤0.005mm；

刀具系统：配备自动换刀装置，刀库容量 16-60 把，换刀时间 3-10 秒；

进给机构：通过伺服电机 + 滚珠丝杠驱动，实现主轴箱在横梁上的 Z 轴移动，定位精度≤0.01mm。

5. 工作台

功能：放置工件并实现纵向移动，是工件的定位基准。

结构特点：

台面尺寸：根据加工需求设计，表面加工 T 型槽，平面度≤0.03mm/m；

驱动方式：大型工作台多采用齿轮齿条驱动，小型工作台用滚珠丝杠驱动，X 轴行程可达 10-30m；

附加功能：部分工作台可配备旋转轴或分度功能，实现多面体加工。

二、数控系统

数控系统是龙门CNC加工中心的 “大脑”，负责接收加工指令、规划刀具路径、控制各轴运动，直接影响加工精度和效率。核心组件：

1.操作面板：用于输入程序、设置参数、手动操作；

2.显示屏：实时显示加工轨迹、参数、报警信息；

3.控制器：包含 CPU、存储器、接口电路，支持复杂编程和插补算法；

4.主流品牌：发那科、西门子、海德汉、三菱等，高端系统支持五轴联动、误差补偿。

三、驱动系统

龙门CNC加工中心的驱动系统将数控系统的指令转化为机械运动，包括伺服电机、传动机构、检测反馈装置三部分。

1.伺服电机：

功能：提供动力，控制各轴的移动速度和位置；

类型：多采用交流伺服电机，带抱闸功能，功率根据轴负载设计。

2.传动机构：

滚珠丝杠：用于中小负载轴，传动精度高，配合预紧消除反向间隙；

齿轮齿条：用于大负载、长行程轴，承载能力强，需通过消隙齿轮消除间隙；

线性导轨 / 静压导轨：支撑移动部件，减少摩擦，提升运动平稳性。

3.检测反馈装置：

功能：实时检测轴的实际位置，反馈给数控系统实现闭环控制；

类型：光栅尺、编码器，保证定位精度和重复定位精度。

四、辅助系统

龙门CNC加工中心的辅助系统是设备稳定运行的 “保障”，涵盖冷却、润滑、防护等功能。

1.冷却系统：

切削液泵：提供高压冷却，通过喷嘴对准切削区域，降低刀具温度和工件热变形；

冷却箱：储存切削液，配备过滤装置，防止杂质划伤工件表面。

2.润滑系统：

自动润滑油泵：定时向导轨、丝杠等运动副注入润滑油，减少磨损，延长寿命；

油量监控：低油位时报警，避免干摩擦导致的部件损坏。

3.防护系统：

防护罩：工作台、横梁移动部分安装伸缩式防护罩，防止铁屑、粉尘进入导轨和传动机构；

防护栏：设备周围设置安全护栏，配备急停按钮、光栅传感器，防止操作人员误入加工区域。

排屑系统：链板式排屑机 / 螺旋排屑机：将切削区域的铁屑输送至集屑箱，适合大型零件加工时的大量排屑需求。

总结

龙门CNC加工中心的组成结构体现了 “刚性优先、精度保障、功能全面” 的设计理念：基础结构提供强承载和高刚性，数控系统实现精准控制，驱动系统保证运动精度，辅助系统保障稳定运行。各部分协同工作，使其能够加工重达数吨、尺寸达数十米的大型零件，是重型制造领域的核心设备。

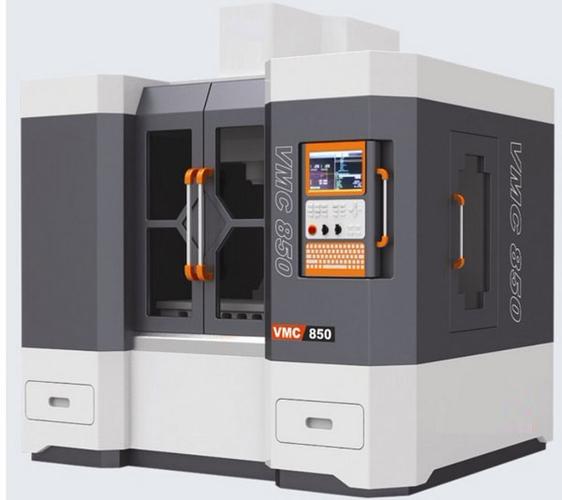

河北航诚信达机械制造有限公司拥有大型数控龙门CNC加工中心3台，CNC850型加工中心10台，数控车床、铣床、等各类生产设备30余台，高度仪、硬度仪、大理石检验平台等各类质量检验设备20余台。主要提供医疗零件加工、通讯零件加工、光电零件加工、汽车零件加工、CNC精密加工、CNC加工、复杂零件CNC加工、非标零件CNC加工、客户定制CNC加工等，以快速反应能力、品质保障系统及成本控制水平为核心竞争力，在提供具体产品和加工服务的同时，我们通过更加贴近客户的技术服务、品质流程及业务处理能力为顾客提供增值服务，让客户更专注于自己的主业，从而提升顾客价值。
